GF-CPU222R-14
产品型号：
GF-CPU222R-14
产品描述：

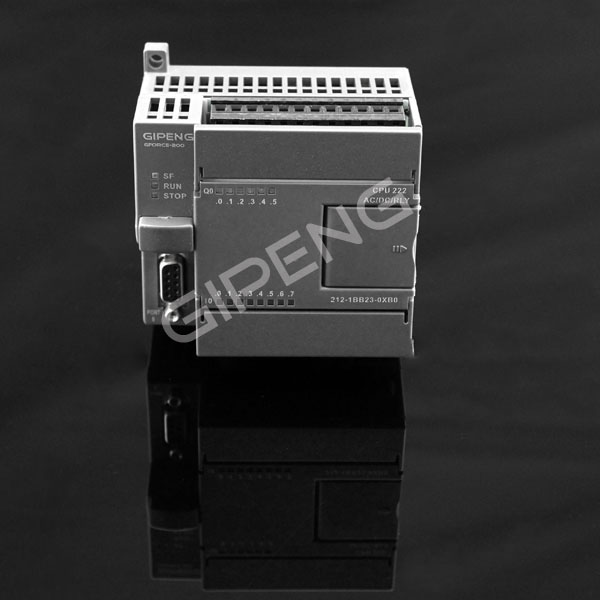

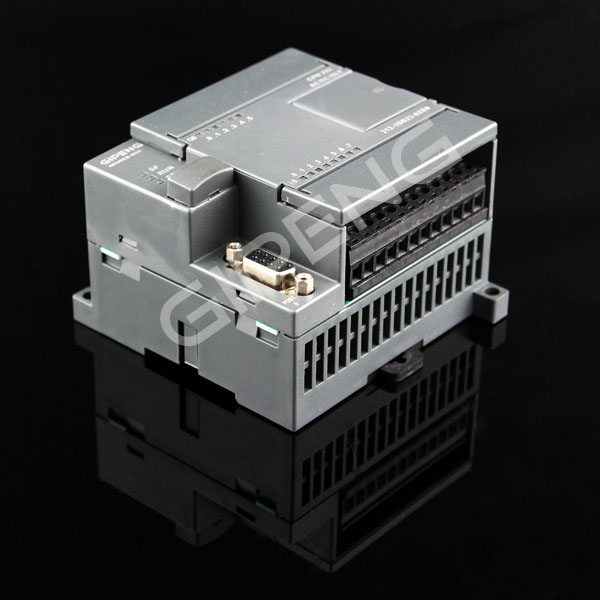

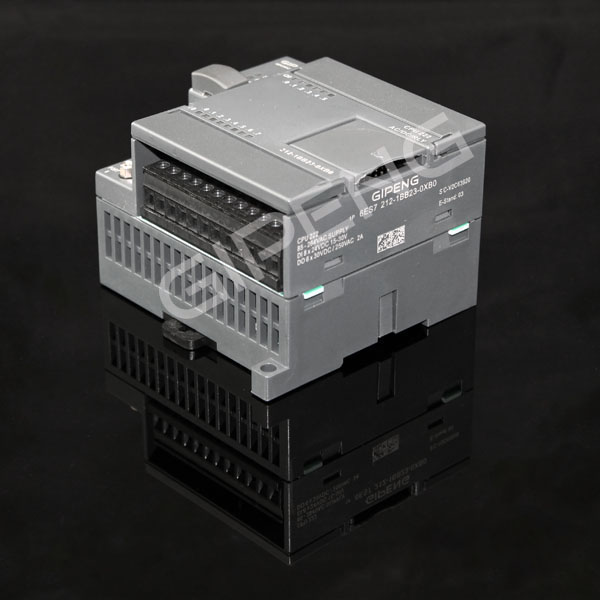

220VAC电源8点 输入 24VDC/6点 输出 继电器 1个PPI通讯口可扩展7个模块支持STEP7-MicroWin编程
产品特点：
与S7-200兼容，支持STEP 7 MICROWIN编程高速的运算能力、大的程序空间及强大的扩展能力，支持7个扩展模块满足很多高性能的复杂控制系统，集成更多的I/O，具有更高的性价比
立即咨询咨询热线：021-39546121
订货数据
| 规格参数 | 订货号 |
| GForce-200 PLC CPU222R，220VAC电源，8DI×24VDC，6DO×继电器 2A | GF-CPU222R-14 |
性能参数
| 常规特性 | |
| 尺寸(宽×高×深) | 90×80×62mm |
| 功耗 | 7W |
| 程序存储器 | 36KB |
| 数据存储器 | 20KB |
| 数据掉电保持 | 内部FLASH，永久保持 |
| 内置实时时钟 | 时间保持2年以上（可更换电池） |
|
定时器总数 1ms 10ms 100ms |
256 4 16 236 |
| 计数器总数 | 256 |
| 内存存贮器位 | 256 |
| 内存存贮器位掉电保持 | 112 |
| 时间中断 | 2×1ms分辨率 |
| 边沿中断 | 4个上升沿和/或4个下降沿 |
| 模拟电位器 | 2个8位分辨率 |
| 布尔量运算执行时间 | 0.15µs |
| 浮点运算执行时间 | 8µs |
| 时钟 | 内置 |
|
供电电源 +5V 24V |
660mA 400mA |
| 集成的通信功能 | |
| 通讯接口 | 1个PPI通信口，RS485电平，支持自由口、MODBUS协议 |
| PPI波特率 | 9.6 19.2和187.5k |
| 自由口波特率 | 1.2kbaud 至 115.2k |
|
每段最大电缆长度 使用隔离中继器 未使用隔离中继器 |
波特率为187.5时1000米，38.4k时1200米 50米 |
| 最大站点数 | 每段32个站，每个网络126个站 |
| 最大主站数 | 32 |
| 点到点(PPI主站模式) | 是(NETR/NETW)，共8个，2个保留 |
| I/O特性 | |
| 本机数字量输入点数 | 8 |
| 输入类型 | 漏型/源型 |
| 本机数字量输出点数 | 6 |
| 输出类型 | 继电器，干触点 |
| 数字I/O映象区 | 256(128输入/128输出) |
| 模拟I/O映象区 | 64(32输入/32输出) |
| 允许最大扩展I/O模块数 | 7 |
| 最大数字量I/O点数 | 240 |
| 最大模拟量I/O点数 | 32AI/32AO |
| 脉冲捕捉输入 | 8 |
|
高速计数器 总数 单相计数器 两相计数器 |
4 4×30KHz 2×30KHz |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 8 |
| 输入类型 | 漏型/源型 (IEC 类型1/漏型) |
| 额定电压 | 24V DC |
| 最大持续允许电压 | 30V DC |
|
逻辑1信号 ( 最小) 逻辑0信号 ( 最大) |
18 VDC，2.5mA 5 VDC，1mA |
|

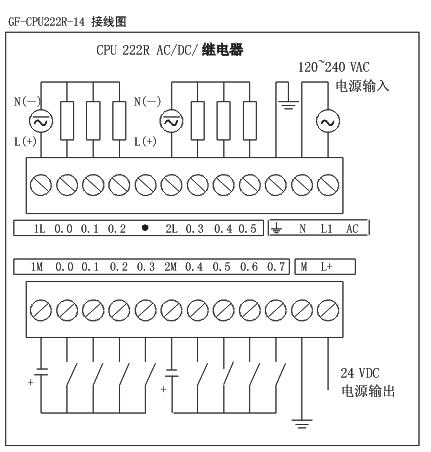

隔离(现场与逻辑) 光电隔离 隔离组 |
有 500V AC，1分钟 见接线图 |
| 同时接通的输入 | 8 |
|
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输入) 50米(高速计数器输入) 300米(标准输入) |
| 数字量输出特性 | |
| 本机集成数字量输出点数 | 6 |
| 输出类型 | 继电器，干触点 |
|
每点额定电流(最大) 浪涌电流(最大) |
2A 5A，触点关闭 |
| 灯负载(最大) | 5 WDC/200WAC |
| 接通电阻(接点) | 0.2欧姆 |
| 同时接通的输出 | 6 |
| 两个输出并联 | 是，仅输出同组时 |
|
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输出) 150米(标准输出) |
通讯端口定义
|
连接器
|
插针号
|
PORT0(RS485)
|
 |
1
|
机壳接地
|
|
2
|
24V地
|
|
|
3
|
RS-485信号B
|
|
|
4
|
RTS
|
|
|
5
|
逻辑地
|
|
|
6
|
+5V，100Ω串联电阻器
|
|
|
7
|
+24V
|
|
|
8
|
RS-485信号A
|
|
|
9
|
NC
|
|
|
连接器外壳
|
机壳接地
|
